管道防腐材料有哪些_管道防腐材料有哪些種類

文章來(lái)源：http://m.cuoio-sofa.com 發(fā)布時(shí)間：2024-04-21 11:24:22 瀏覽次數(shù)：20

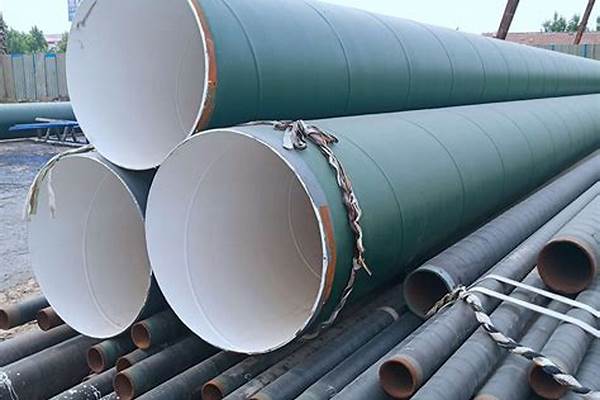

管道防腐材料有哪些_管道防腐材料有哪些種類

管道防腐材料有哪些的問(wèn)題，我有些許經(jīng)驗(yàn)和知識(shí)儲(chǔ)備。希望我的回答能夠?yàn)槟峁┮恍﹩⑹竞蛶椭?/p>

文章目錄列表:

1.管道防腐怎么分級(jí)什么樣的管道分別用幾級(jí)的
2.管道防腐材料有哪些啊,燃?xì)夤艿烙媚姆N好？
3.防腐管道一般選用什么防腐材料？
4.管道防腐一般刷什么底漆和面漆?

管道防腐怎么分級(jí)什么樣的管道分別用幾級(jí)的

設(shè)備、管道防腐施工工藝標(biāo)準(zhǔn)

(QB-CNCEC J050105-2004)

1 適用范圍

本工藝標(biāo)準(zhǔn)適用于民用以以及一般工業(yè)建筑的設(shè)備、管道的防腐蝕施工操作.

2 施工準(zhǔn)備

2.1 原材料要求

2.1.1 防腐底漆和面漆涂料,涂料應(yīng)具有產(chǎn)品合格證.

2.1.2 溶劑和稀釋劑:汽油、松節(jié)油、苯、二甲苯、丙酮、乙醇、丁醇、醋酸、乙脂、醋酸丁脂.

2.1.3 砂布、砂輪片、干凈棉布、干凈棉紗、抹布、粗砂紙.

2.1.4 建筑石油瀝青10、30號(hào),普通石油瀝青75、65、55號(hào),環(huán)氧煤瀝青底漆、環(huán)氧煤瀝青面漆,稀釋劑、固化劑、中堿玻璃絲布,聚氯乙烯膠帶

2.1.5 橡膠粉、高嶺土、5～6級(jí)石棉、滑石粉、石灰石粉、塑料布、木材、煤

2.2 主要工機(jī)具

2.2.1 空氣壓縮機(jī)、分離器、儲(chǔ)砂罐、噴槍、鋼絲刷、小油桶、漆膜測(cè)厚儀、火花檢漏儀等.

2.2.2 人字梯、高凳、攪拌棒、護(hù)具、手套、口罩、眼鏡.

2.2.3 泡沫滅火器、干砂、防火鐵锨.

2.3 作業(yè)人員要求

主要施工人員：油工,施工前已進(jìn)行安全教育和職業(yè)培訓(xùn).

2.4 外部環(huán)境條件

2.4.1 金屬管道和設(shè)備已安裝完,具備防腐條件.

2.4.2 溫度應(yīng)符合所用涂料的溫度限制.有的涂料需要低溫固化,有的則需要高溫固化.

2.4.3 施工前,應(yīng)對(duì)涂料的名稱、型號(hào)、顏色以以及質(zhì)量進(jìn)行檢查,是否與設(shè)計(jì)規(guī)定或選用要求相符；檢查制造日期是否超過(guò)貯存期.有效期內(nèi)的涂料,按說(shuō)明書(shū)的配合比例混合后使用,超過(guò)貯存期的涂料,應(yīng)開(kāi)桶檢驗(yàn),A、B組份如無(wú)增稠凝膠變質(zhì)等現(xiàn)象,一般仍可使用,但需要配制小樣試驗(yàn)或作檢驗(yàn),無(wú)異常和符合質(zhì)量標(biāo)準(zhǔn)時(shí),方可使用

2.4.4 涂裝作業(yè)時(shí),周?chē)h(huán)境對(duì)涂裝質(zhì)量起著很大的作用,特別是氣候環(huán)境.

2.4.5 相對(duì)濕度和露點(diǎn)：涂裝時(shí)的相對(duì)濕度一般規(guī)定不能超過(guò)85%；被涂物表面溫度比露點(diǎn)高3℃,可以進(jìn)行涂裝.

2.4.6 涂裝環(huán)境還應(yīng)包括照明條件、通風(fēng)、腳手架、風(fēng)力等條件.

2.4.7 瀝青鍋應(yīng)架設(shè)在離施工地點(diǎn)最近的地方并經(jīng)消防部門(mén)同意.

3 操作工藝

3.1 工藝流程

3.1.1 設(shè)備、管道防腐工藝流程

基面處理 → 調(diào)配涂料 → 刷中間漆 → 刷或噴涂施工 → 養(yǎng)護(hù)

3.1.2 埋地管道防腐工藝流程

3.1.2.1 瀝青防腐層施工工藝流程

瀝青底漆的配制 → 調(diào)制瀝青馬蹄脂 → 除銹 → 冷底子油 → 瀝青 → 包布 → 瀝青 → 包布 → 瀝青

3.1.2.2 環(huán)氧煤瀝青防腐層施工工藝流程

除銹 → 涂料調(diào)制 → 涂刷底漆 → 涂刷面漆 → 纏玻璃絲布 → 涂刷面漆 → 纏玻璃絲布 → 涂刷面漆 → 電火花檢測(cè)

3.2 操作細(xì)則

3.2.1 設(shè)備、管道防腐

3.2.1.1 基面處理：

A）金屬表面銹垢的清除程度,是決定防腐效果的重要．為增強(qiáng)涂料與金屬的附著力,取得良好的效果,必須清除金屬表面的灰塵、污垢和銹蝕,露出金屬光澤方可刷涂底漆.

B）表面去污:去污的、適用范圍、施工要點(diǎn)詳見(jiàn)表3.2.1.1中所示.

表3.2.1.1 金屬表面去污

去污 適用范圍 施工要點(diǎn)

溶劑清洗 煤焦油溶劑(甲苯、二甲苯等)；石油礦物溶劑(溶劑汽油、煤油)；氯代烴類(過(guò)氯乙烯、三氯乙烯等) 除油、油脂、可溶污物和可溶涂層 有的油污要反復(fù)溶解和稀釋,最后要用干凈溶劑清洗,避免留下薄膜.

堿

液 氫氧化鈉30g/L

磷酸三鈉15g/L

水玻璃5g/L

水適量

也可購(gòu)成品 除掉可皂化的油、油脂和其他污物 清洗后要做充分沖凈并做鈍化處理(用含有0.1%左右重的鉻酸、重鉻酸鈉或重鉻酸鉀溶液沖洗表面),

乳劑除垢 煤油67%

松節(jié)油22.5%

月酸5.4%

三乙醇胺3.6%

丁基絨纖劑1.5%

也可購(gòu)成品 除油、油脂和其他污物 沖洗后用蒸汽或熱水將殘留物從金屬表面上沖洗凈

C）除銹有人工除銹、機(jī)械除銹、噴砂除銹等:

a）人工除銹一般先用手錘敲擊或用鋼絲刷、廢砂輪片除去嚴(yán)重的厚銹和焊渣,再用刮刀、鋼絲布、粗破布除去嚴(yán)重的氧化皮、鐵浮銹以以及其他污垢.最后用干凈的布?jí)K或面紗擦凈.管道內(nèi)表面除銹,可用圓形鋼絲刷 ,兩頭綁上繩子來(lái)回拉檫,至刮露出金屬光澤為合格.

b）機(jī)械除銹,可用電動(dòng)砂輪、風(fēng)動(dòng)刷、電動(dòng)旋轉(zhuǎn)鋼絲刷、電動(dòng)除銹機(jī)等除銹設(shè)備進(jìn)行除銹.

c）噴砂除銹是利用壓縮空氣噴嘴噴射石英砂粒,吹打銹蝕表面將氧化皮、鐵銹層等剝落.施工現(xiàn)場(chǎng)可用空壓機(jī)油水分離器沙斗以以及噴槍組成.除銹用的壓縮空氣中不能含有水分和油、油脂,必須在其出口處安設(shè)油水分離器,空壓機(jī)壓力保持在0.4～0.6MPa,石英砂的粒度1.0～1.5mm,要過(guò)篩除去泥土雜質(zhì),再經(jīng)過(guò)干燥處理.噴砂要順氣流方向,噴嘴與金屬表面呈700～800 夾角,相距100～150mm.在金屬表面達(dá)到均勻的灰白色時(shí),再用壓縮空氣清掃干凈后,進(jìn)行涂料刷涂.

d）在被涂物實(shí)施噴砂除銹前,其加工表面必須平整,表面凹凸不得超過(guò)2mm,焊縫上的焊瘤、焊

e）經(jīng)過(guò)噴砂處理后的金屬表面應(yīng)呈現(xiàn)均勻的粗糙度, 除鋼板原始銹蝕或機(jī)械損傷造成的凹坑外,不應(yīng)產(chǎn)生肉眼明顯可見(jiàn)的凹坑和飛刺,表面粗糙度達(dá)到40～75μm.

f）噴砂除銹檢驗(yàn)合格后在涂道底漆前應(yīng)將被涂物表面清掃干凈.

g）噴砂除銹應(yīng)在規(guī)定的時(shí)間內(nèi)涂刷道底漆.大型設(shè)備,無(wú)法在規(guī)定時(shí)間內(nèi)完成的,可采用分段噴砂的辦法保證表面處理的質(zhì)量.

3.2.1.2 調(diào)配涂料

A）設(shè)計(jì)要求,按不同管道、設(shè)備,不同介質(zhì)不同用途以以及不同材質(zhì)選著擇涂料.

B）將挑選好的涂料桶開(kāi)蓋,涂料的稀稠程度加入適量稀釋劑.涂料的調(diào)和程度要考慮涂刷,調(diào)和至適合手工刷涂或噴涂的稠度.噴涂時(shí),稀釋劑和涂料的比例可為1:1～2.攪拌均勻以可刷不流淌、不出刷紋為準(zhǔn),即可準(zhǔn)備涂刷.

3.2.1.3 涂料施工

A）被涂物外表面涂漆前必須清潔干凈無(wú)灰塵,并保持干燥,在雨天或潮濕的天氣下禁止施工.施工的環(huán)境要求：相對(duì)濕度低于85%,底材溫度高于露點(diǎn)溫度3℃. 進(jìn)行涂料施工時(shí),應(yīng)先進(jìn)行試涂.

B）在底漆涂刷之前,應(yīng)對(duì)結(jié)構(gòu)轉(zhuǎn)角處和焊縫表面凹凸不平處,用與涂料配套的膩?zhàn)幽ㄆ秸驁A滑過(guò)渡,必要時(shí),應(yīng)用細(xì)砂紙打磨膩?zhàn)颖砻?以保證涂層的質(zhì)量要求.涂料施工時(shí),層間應(yīng)縱橫交錯(cuò),每層宜往復(fù)進(jìn)行（快干漆除外）,均勻?yàn)橹?

C）涂層數(shù)應(yīng)符合設(shè)計(jì)要求,面層應(yīng)順介質(zhì)流向涂刷.表面應(yīng)平滑無(wú)痕,顏色一致,無(wú)針孔、氣泡、流墜、粉化和破損等現(xiàn)象.

D）如所用涂料為雙組分包裝,施工時(shí)必須嚴(yán)格按油漆制造廠商的使用說(shuō)明書(shū)中規(guī)定的配比進(jìn)行配制.涂料配制時(shí),應(yīng)充分?jǐn)嚢杈鶆?避免水和雜物混入,同時(shí)氣溫條件,在規(guī)定的范圍內(nèi),適當(dāng)調(diào)整各組分的加入量,調(diào)整涂料的粘度至適于施工. A 、B兩組分混合攪勻后應(yīng)按規(guī)定放置時(shí)間,配制好的涂料應(yīng)在規(guī)定時(shí)間內(nèi)用完,以免膠化報(bào)廢.

E）涂層間隔時(shí)間一般為24小時(shí) （25℃）.如施工交叉不能以以及時(shí)進(jìn)行下道涂層施工時(shí),在施工下道涂層前應(yīng)先用細(xì)砂布打毛并除灰后再涂.道涂層的表面如有損傷部分時(shí),應(yīng)先進(jìn)行局部表面處理或砂紙打磨,再?gòu)氐浊宄彝?補(bǔ)涂后進(jìn)行涂漆,對(duì)漏涂或未達(dá)到涂膜厚度的涂面應(yīng)加以補(bǔ)涂.涂漆時(shí)應(yīng)特別注意邊緣、角落、裂縫、鉚釘、螺栓、螺母、焊縫和其他形狀復(fù)雜的部位.

當(dāng)使用同一涂料進(jìn)行多層涂刷時(shí),宜采用同一品種不同顏色的涂料調(diào)配成顏色不同的涂料,以防止漏涂.

F）設(shè)備、管道和管件防腐蝕涂層的施工宜在設(shè)備、管道的強(qiáng)度試驗(yàn)和嚴(yán)密性試驗(yàn)合格后進(jìn)行.如在試驗(yàn)前進(jìn)行涂覆,應(yīng)將全部焊縫留出,并將焊縫兩側(cè)的涂層做成階梯接頭,待試驗(yàn)合格后,按設(shè)備、管道的涂層要求補(bǔ)涂.

3.2.2 瀝青防腐層施工

瀝青防腐結(jié)構(gòu)以以及等級(jí)見(jiàn)表3.2.2所示

3.2.2.1 瀝青底漆的配制

瀝青底漆是由瀝青和汽油混合而成,瀝青底漆和瀝青涂層用同一種瀝青標(biāo)號(hào),一般采用建筑石油瀝青.配制底漆時(shí)按其配合比配制：

瀝青:汽油＝1:3（體積比）

瀝青:汽油＝1:2.25～2.5(質(zhì)量比)

表3.2.2 瀝青防腐層結(jié)構(gòu)以以及等級(jí)

防腐層等級(jí) 結(jié) 構(gòu) 防腐層厚度(mm) 厚度允許偏差(mm)

普通級(jí) 瀝青底漆—瀝青涂層—外包保護(hù)層 3 -0.3

加強(qiáng)級(jí) 瀝青底漆—瀝青涂層—加強(qiáng)包扎層—瀝青涂層—外包保護(hù)層 6 -0.5

特加強(qiáng)級(jí) 瀝青底漆—瀝青涂層—加強(qiáng)包扎層—瀝青涂層—加強(qiáng)包扎層—瀝青涂層—外包保護(hù)層 9 -0.5

制備瀝青底漆,先將瀝青打成小塊,放進(jìn)干凈的瀝青鍋內(nèi)用文火逐漸加熱并不斷攪拌,使之熔化.加熱至170℃左右進(jìn)行蒸發(fā)脫水,不產(chǎn)生氣泡為止,將熱瀝青慢慢倒入制備桶內(nèi)冷卻至80℃左右,一面攪拌一面將按比例備好的汽油摻進(jìn)熱瀝青中直至完全混合為止.冷底子油應(yīng)在≥60℃時(shí)涂刷成膜,膜厚0.15mm左右.

3.2.2.2 瀝青涂料的配制

瀝青涂料是由建筑石油瀝青和填料混合而成,填料可選用高嶺土、七級(jí)石棉、石灰石粉或滑石粉等材料.瀝青標(biāo)號(hào)和填料品種由設(shè)計(jì)選定.其混合配比為高嶺土:瀝青=1:3（重量比）,其他品種可摻入10%～25%左右的填料粉.制備瀝青涂料,先將瀝青打成小塊,放進(jìn)干凈的瀝青鍋中,一般裝至鍋容量的3/4,不得裝滿.用文火逐漸加熱并不斷攪拌,使之熔化.加熱至160～180℃左右進(jìn)行蒸發(fā)脫水,溫度不能超過(guò)220℃,繼續(xù)向鍋中加瀝青,繼續(xù)攪拌.然后慢慢將粉狀的高嶺土分小批加入到已完全熔化的瀝青中,攪拌完全熔合為止.

3.2.2.3 管道除銹見(jiàn)本施工工藝第3.2.1.1條基面處理.

3.2.2.4 涂刷瀝青底漆,在除完銹、表面干燥、無(wú)塵的金屬表面上均勻地刷上1～2遍瀝青底漆,厚度一般為1～1.5mm,底漆涂刷不可有麻點(diǎn)、漏涂、氣泡、凝塊、流痕等缺陷.瀝青底漆徹底干燥后進(jìn)行下道工序.

3.2.2.5 涂刷瀝青涂料,將熬好的瀝青涂料均勻地在金屬表面刷一層,厚度為1.5～2mm.不得有漏刷凝塊和流痕,若連刷多遍時(shí),必須在上一層干燥后不沾手方可涂第二遍.熱熔瀝青應(yīng)涂刷均勻,涂刷方向要與管軸線保持600方向.

3.2.2.6 加強(qiáng)包扎層的作法.瀝青涂層中間所夾的內(nèi)包扎層采用玻璃絲布、油氈、麻袋片或礦棉紙等材料；外包扎保護(hù)層采用玻璃絲布、塑料布等材料.選用寬度為300～500mm卷裝材料便于施工.操作時(shí),一個(gè)人用瀝青油壺澆熱瀝青,另外的人纏卷材料,包扎材料繞螺旋狀包纏,且與管軸線保持600夾角.全部用熱瀝青涂料粘合緊密,圈與圈之間的接頭搭接長(zhǎng)度為30～50mm,并用熱瀝青粘合.纏扎時(shí)間應(yīng)掌握再面層澆涂瀝青后處于剛進(jìn)入半凝固狀態(tài)時(shí)進(jìn)行.任何部位不得形成氣泡和褶皺.

3.2.2.7 若有未連接、焊縫或施工中斷處,應(yīng)作成每層收縮為80～100mm的階梯式接茬.

3.2.2.8 保護(hù)層目前多采用塑料布或玻璃絲布包纏而成.其施工和要求與加強(qiáng)包扎層相同,圈與圈之間的搭接長(zhǎng)度為10～20mm,應(yīng)粘牢.

3.2.2.9 由于管道安裝完畢后管底距地溝底面太近,用手以以及刷子很難刷到每個(gè)部位或刷勻,采用油氈兜抹法施工.先將油氈按管徑裁剪,若管徑φ500mm,寬為500mm,長(zhǎng)為兩倍管徑加1.2～1.5m.用裁剪好的油氈從管底穿過(guò)將管兜住,使下部管外壁與油氈緊緊接觸.用瀝青油壺向管道頂部邊移動(dòng)邊澆涂已經(jīng)熬好的熱瀝青底漆（冷底子油）、熱瀝青涂料（瀝青馬蹄脂）.使之沿著管道周壁向下流淌至管下部外壁與油氈結(jié)合處.此時(shí)上下抖動(dòng)油氈,使油氈與管外壁摩擦,中間夾著熱瀝青,達(dá)到涂抹熱瀝青底漆或?yàn)r青涂料的目的.

3.2.3 環(huán)氧煤瀝青防腐層施工

環(huán)氧煤瀝青防腐層的結(jié)構(gòu)以以及等級(jí)見(jiàn)表3.2.3(1),中堿玻璃絲布寬度見(jiàn)表3.2.3(2)所示.

表3.2.3(1) 環(huán)氧煤瀝青防腐層的結(jié)構(gòu)以以及等級(jí)

防腐層等級(jí) 結(jié) 構(gòu) 干膜厚度(mm) 總厚度(mm)

普通級(jí) 底漆—面漆—面漆 ≥0.2 >0.4

加強(qiáng)級(jí) 底漆—面漆—玻璃絲布—面漆—面漆 ≥0.4 ≥0.6

特加強(qiáng)級(jí) 底漆—面漆—玻璃絲布—面漆—玻璃絲布—面漆—面漆 ≥0.6 ≥0.8

表3.2.3(2) 中堿玻璃絲布寬度

管徑(mm) 60—89 114—159 219 273 377 426—529 720

布寬(mm) 120 150 200—250 300 400 500 600—700

3.2.3.1 金屬除銹見(jiàn)本施工工藝第3.2.1.1條基面處理.

3.2.3.2 涂料調(diào)制按照廠家提供的配合比進(jìn)行,先將底漆或面漆倒入干凈的容器內(nèi),再緩慢加入固化劑邊加入邊攪拌均勻.油漆桶打開(kāi)后,先將桶內(nèi)油漆充分?jǐn)嚢杈鶆?使其混合均勻無(wú)沉淀.配好的調(diào)料須熟化30min以后方能使用,在常溫下調(diào)好的涂料可以使用4～6h左右.

3.2.3.3 涂刷,涂刷過(guò)程中,粘度太大不宜涂刷時(shí),可加入重量不超過(guò)5%的稀釋劑.操作時(shí)先在除銹后的鋼管上盡快涂刷底漆,涂刷均勻不可漏刷,每根鋼管兩端各留150mm左右以備焊接后再涂刷.底漆干透后,用面漆和滑石粉調(diào)成膩?zhàn)?在底漆上打勻后涂刷面漆,涂刷均勻不可漏涂.常溫下底漆和面漆間隔時(shí)間不超過(guò)24h.普通級(jí)防腐——遍面漆干后可涂刷第二遍面漆；加強(qiáng)級(jí)防腐——遍面漆后纏繞玻璃絲布,包纏時(shí)必須將玻璃絲布拉僅不能出現(xiàn)鼓包和褶皺,玻璃布的環(huán)向壓邊寬度為100～150mm,包纏完涂刷第二遍面漆,漆量要飽滿達(dá)到厚度,將玻璃絲布的空隙全填密實(shí).第二遍面漆干后涂刷第三遍面漆；特加強(qiáng)級(jí)防腐——操作與加強(qiáng)級(jí)防腐相同,兩層玻璃絲布纏繞的方向必須相反,每一遍面漆都必須在上一遍面漆干了以后方可涂刷,此時(shí)的干是指用手指推捻防腐層時(shí)不移動(dòng).

4 質(zhì)量標(biāo)準(zhǔn)

4.1 主控項(xiàng)目

4.1.1 施工所用涂料應(yīng)有出廠合格證以以及技術(shù)說(shuō)明書(shū),同時(shí)應(yīng)確保所使用的技術(shù)說(shuō)明書(shū)是最新版本的.

4.1.2 表面處理等級(jí)必須符合設(shè)計(jì)要求.

4.1.3 涂層數(shù)和涂層厚度應(yīng)符合設(shè)計(jì)要求.

4.2 一般項(xiàng)目

4.2.1 表面處理

4.2.1.1 手工或動(dòng)力除銹應(yīng)除去表面所有松散的氧化皮、鐵銹、舊涂膜和其他有害物質(zhì),

但不得使金屬表面受損和變形.

4.2.1.2 噴砂除銹處理后的金屬表面應(yīng)呈均勻的粗糙面,除鋼板原始銹蝕或機(jī)械造成的凹坑外,不應(yīng)產(chǎn)生肉眼明顯可見(jiàn)的凹坑和飛刺.

4.2.2 涂層檢查

4.2.2.1 涂料施工過(guò)程中,應(yīng)隨時(shí)檢查涂層層數(shù)以以及涂刷質(zhì)量.

4.2.2.2 涂層施工完成后應(yīng)進(jìn)行外觀檢查,涂層應(yīng)光滑平整,顏色一致,無(wú)氣泡、剝落、漏刷、反銹、透底和起皺等缺陷.

4.2.2.3 用目測(cè)或5~10倍的放大鏡檢查,無(wú)微孔者為合格.

4.2.2.4 當(dāng)設(shè)計(jì)要求測(cè)定厚度時(shí),可用磁性測(cè)厚儀測(cè)定.其厚度偏差不得小于設(shè)計(jì)規(guī)定厚度的5%為合格.

4.3 特殊工序或關(guān)鍵控制點(diǎn)的控制

表4.3 特殊工序或關(guān)鍵控制點(diǎn)的控制

序號(hào) 特殊工序/關(guān)鍵控制點(diǎn) 主要控制

1 材料交接檢查 現(xiàn)場(chǎng)檢查和檢查交接記錄

2 表面處理 觀察

3 涂漆間隔時(shí)間 檢查涂刷記錄和現(xiàn)場(chǎng)檢查

4 油漆層數(shù)檢查 現(xiàn)場(chǎng)檢查和尺量檢查

5 干膜厚度 漆膜測(cè)厚儀檢查

4.4 質(zhì)量記錄

4.4.1 涂料的出廠合格證以以及理化試驗(yàn)報(bào)告；

4.4.2 材料配比記錄；

5 需注意的質(zhì)量問(wèn)題

5.1 流掛：

流掛產(chǎn)生一般來(lái)說(shuō)是因?yàn)椋海?）涂膜超過(guò)規(guī)定的干膜厚度；（2）涂料中加入了過(guò)量的稀釋劑；（3）噴涂時(shí)噴槍過(guò)分靠近被涂物表面.

補(bǔ)救措施：在施工中發(fā)現(xiàn)流掛,可以快速在把它抹平.干燥固化后可以采用打磨平,再重涂.

5.2 起皺：

起皺的原因是表面固化速度大于本體的固化.

補(bǔ)救措施：涂料中加入催干劑.

5.3 脫皮：

脫皮產(chǎn)生的原因：表面處理不良；涂層間有污物；超過(guò)涂裝時(shí)間間隔.

5.4 起泡：

起泡的原因?yàn)榭諝饣蛉軇埩粼谕磕ぶ?

6 成品保護(hù)

6.0.1 在涂層未完全干透以前,禁止踩踏.

6.0.2 拆除腳手架時(shí)必須小心,防止損傷涂層表面.

管道防腐材料有哪些啊,燃?xì)夤艿烙媚姆N好？

蒸汽管道現(xiàn)在用的都是:

鋼套鋼直埋保溫管

（也叫高溫

蒸汽保溫管

）

保溫材料

有:1、

巖棉

、2、

硅酸鋁

鋼套鋼直埋保溫管組成:由內(nèi)工作鋼管、耐溫高溫

無(wú)機(jī)富鋅底漆

、硅酸鋁減租層、

硅酸鈣

、鋁箔反射層、

聚氨酯保溫層

、外防護(hù)鋼管、外玻璃鋼防腐。

防腐管道一般選用什么防腐材料？

埋地燃?xì)夤艿啦捎玫耐夥栏瘜又饕◣追N：

a) 石油瀝青+玻璃布

b) 環(huán)氧煤瀝青+玻璃布

c) 塑化瀝青防蝕帶

d) 無(wú)機(jī)富鋅+環(huán)氧煤瀝青+玻璃布

e) 環(huán)氧粉末噴涂+聚乙烯粘膠帶

管道采用外防腐層與電法保護(hù)是延長(zhǎng)管道運(yùn)行壽命、減少管道運(yùn)行故障的有效手段。七十年代初，自美國(guó)首次立法開(kāi)始，一些國(guó)家相繼立法，規(guī)定埋地管道必須采用防腐涂層與陰極保護(hù)的雙重保護(hù)措施。防腐涂層是對(duì)埋地管道外壁的面保護(hù)，主要是針對(duì)均勻腐蝕而言，陰極保護(hù)則主要以點(diǎn)保護(hù)為主，是針對(duì)防腐涂層的漏損處。

管道防腐一般刷什么底漆和面漆?

IPN8710面漆:由環(huán)氧、橡膠樹(shù)脂改性、無(wú)毒防銹顏料、助劑等組成。耐藥無(wú)毒，抗微生物侵蝕。防腐鋼管

涂裝方式:刷漆或高壓無(wú)氣噴涂用途:IPN8710底漆用于飲水管線內(nèi)壁防腐蝕底漆:IPN8710頂漆用于供水管線內(nèi)壁防腐蝕頂漆。

使用范圍:用于飲水箱、送水管道內(nèi)壁、送水管道、氣體管道、污水管道等防腐。

IPN8710防腐鋼管底漆:由聚氨酯聚乙烯、改性環(huán)氧樹(shù)脂、無(wú)毒防銹顏料、助劑等組成，常溫硬化形成互穿，

防腐鋼管涂膜結(jié)構(gòu)致密，耐酸、堿、鹽、防銹性能優(yōu)異，密合力強(qiáng)。IPN8710防腐鋼管面漆:由環(huán)氧、橡膠樹(shù)脂改性、無(wú)毒防銹顏料、

助劑等組成。耐化學(xué)性好，無(wú)毒，抗微生物侵蝕。IPN8710無(wú)毒飲用水防腐蝕涂料是無(wú)毒、優(yōu)良的飲用水涂料，具有良好的防腐蝕性能。

無(wú)防銹性、性氣味，硬化后無(wú)毒性。涂膜結(jié)構(gòu)致密，防水滲透性好，密合力強(qiáng)，涂膜強(qiáng)韌豐滿。

刷一層環(huán)氧煤瀝青漆。

管道防腐涂料的施工

基面處理 → 調(diào)配涂料 → 刷中間漆 → 刷或噴涂施工 → 養(yǎng)護(hù)

管道防腐分為主體防腐和補(bǔ)口焊口防腐

管道防腐選用什么材料，要主體管道防腐層材料的不同而定。

常用補(bǔ)口方式有石油瀝青補(bǔ)口、環(huán)氧煤瀝青補(bǔ)口、粘膠帶補(bǔ)口、粉末環(huán)氧補(bǔ)口和PE熱縮材料補(bǔ)口等多種方式。

管道主體是三層PE復(fù)合結(jié)構(gòu)，其補(bǔ)口材料首選三層PE熱縮補(bǔ)口材料。

單層環(huán)氧粉末涂層的補(bǔ)口可采用環(huán)氧粉末、膠粘帶+底漆和三層PE熱縮補(bǔ)口三種方式。

另：國(guó)內(nèi)應(yīng)用較多的鋼質(zhì)管道防腐層有石油瀝青、PE夾克以以及PE泡沫夾克、環(huán)氧煤瀝青、煤焦油瓷漆、環(huán)氧粉末和三層復(fù)合結(jié)構(gòu)等，目前推廣應(yīng)用最廣的兩種管道防腐方式為三層PE復(fù)合結(jié)構(gòu)和單層粉末環(huán)氧。

石油瀝青，原料廣泛，價(jià)格低。但勞動(dòng)條件差，質(zhì)量難以保證，環(huán)境污染嚴(yán)重。

環(huán)氧煤瀝青，操作簡(jiǎn)便，但覆蓋層固化時(shí)間長(zhǎng)，受環(huán)境影響大，不適于野外作業(yè)，10℃難以施工。

冷纏帶防腐，操作簡(jiǎn)便，但粘接力略差，防水性能低，強(qiáng)度低，受環(huán)境影響大。

好了，關(guān)于“管道防腐材料有哪些”的話題就講到這里了。希望大家能夠?qū)Α肮艿婪栏牧嫌心男庇懈钊氲牧私猓⑶覐奈业幕卮鹬械玫揭恍﹩⑹尽?/p>
