大家好，今天我想和大家分享一下我對“焊管規格表對照表”的理解。為了讓大家更深入地了解這個問題，我將相關資料進行了整理，現在就讓一起來探究吧。

文章目錄列表:

1.焊管外徑大全
2.求國標管壁厚規格
3.焊接管件規格型號有哪些
4.直縫鋼管外徑對照表

焊管外徑大全

采用B系列鋼管的法蘭，應在公稱尺寸DN的數值后標記B以示區別。但采用A系列鋼管的法蘭，不必在公稱尺寸DN的數值后標記A。

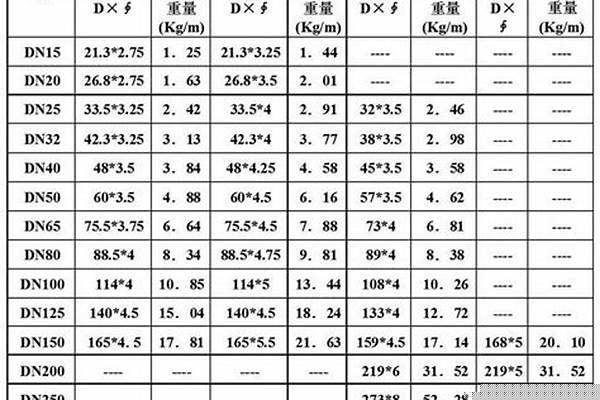

工程管徑對照表

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）;

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑 壁厚的形式，例De25 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑 壁厚”。例如φ108 4，φ可省略。、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑 壁厚。例如φ60.5 3.8;

6、DN為Nominal diameter意思是公稱直徑;

7、De為eternal diameter意思是外徑;

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有特色的國產貨，現在都不用了。

求國標管壁厚規格

雙擊自動滾屏焊管尺寸規格表外徑／mm?壁厚／mm?O．5?0.6?0.8?1.0?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2.5?2.8?3.0?3.2?3.5?鋼管的理論質量／(kg／m)?5?O．055?0.065?O．083?O．099?8?0.092?O．109?O．142?O．173?O．201?10?0.117?O．139?0.181?0.222?0.260?12?0.142?O．169?O．221?O．271?O．320?O．366?O．388?0.410?13?O．183?0.241?0.296?O．343?0.400?O．425?0.450?14?0.198?O．260?O．321?O．379?O．435?O．462?O．489?15?O．123?0.280?O．345?0.408?O．470?O．499?O．529?16?O．228?O．300?O．370?0.438?0.504?O．536?O．568?17?0.243?O．320?O．395?O．468?0.359?O．573?O．608?18?0.257?0.339?O．419?O．497?O．573?0.610?0.647?19?O．272?O．359?0,444?0.527?0.608?O．647?O．687?20?0.287?0.379?O．469?O．556?O．642?O．684?O．726?0.808?0.888?21?0.399?0.493?0.586?0.677?O．721?O．765?0.852?0.937?22?O．418?O．518?O．616?O．7U?O．758?O．805?O．897?0.986?1.074?25?O．477?O．592?O．704?0.815?O．869?O．923?1.030?1.134?1.237?1.387?28?O．537?O．666?O．793?0.918?O．980?1.0412?1.163?1.282?1.400?1.572?1.740?30?0.576?O．715?0.852?0.987?1.054?1.121?1.252?1.381?1.508?1.695?1.878?1.99732?O．764?0.911?1.065?1.128?1.199?1.341?1.480?1.617?1.1819?2.016?2.14534?O．814?O．971?1.125?1.202?1.278?1.429?1.578?1.725?1.942?2.154?2.29337?O．888?1.059?1.229?1.313?1.397?1.562?1.726?1.888?2.127?2.361?2.515外徑／mm?壁厚／mm?O．5?0.6?O.8?1．O?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2,5?2.8?3.0?3.2?3.5?鋼管的理論質量／(kg／m)?38?0.912?1.089?1.264?1.350?1.436?1.607?1.776?1.942?2.189?2.430?2.589?2.746?2.978?40?O．962?1.148?1.333?1.424?1.515?1.696?1.874?2.051?2.312?2.569?2.737?2.904?3.150?45?1.09?1.30?1.5l?1.61?1.71?1.92?2.12?2.32?2.62?2.91?3.11?3.30?3.58?46?1.33?1.54?1.65?1.75?1.96?2.17?2.38?2.68?2.98?3.18?3.38?3.668?48?1.38?1.6l?1.72?1.83?2.05?2.27?2.48?2.81?3.12?3.33?3.54?3.84?50?1.44?1.68?1.79?1.91?2.14?2.37?2,59?2.93?3.26?3.48?3.69?4．Ol?5l?1.47?1.71?1.83?1.95?2.18?2.42?2.65?2.99?3.33?3.55?3.77?4.10?53?1.53?1.78?1.90?2.03?2.27?2.52?2.76?3.11?3.47?3.70?3.93?4.27?54?1.56?1.82?1.94?2.07?2.32?2.56?2.81?3.17?3.54?3.77?4.01?4.36

焊接管件規格型號有哪些

高頻焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸） 漲跌

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3850 +30

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3830 +30

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3700 +30

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3680 +30

焊管 6寸*4.0mm（Φ168*4.0mm） Q215-Q235 3780 +30

焊管 8寸*5.0mm（Φ219*5.0mm） Q215-Q235 3780 +30

焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸）

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3730

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3750

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3670

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3650

焊管 6寸*4.0mm（Φ168*4.25mm） Q215-Q235 3850

焊管 8寸*5.0mm（Φ219*5.75mm） Q215-Q235 3900

焊接鋼管種類挺多的，直縫電焊鋼管的壁厚允許誤差

高精度 較高精度 普通精度

壁厚4mm +0.10到-0.20 ±0.22 ±10%

這是焊管部分，其它自己再找！

國家標準鋼管規格表

（本內容來源.暨更多更詳細的相關資料：五金手冊）

厚度 管重/米 直徑 厚度 管重/米 直徑

159 4 15.29 820 10 199.75

\ 5 18.99 \ 12 239.10

\ 6 22.64 \ 14 278.26

219 4 21.21 920 8 179.92

\ 5 26.39 \ 9 202.19

\ 6 31.52 \ 10 224.41

\ 7 36.60 \ 12 268.70

\ 8 41.63 \ 14 312.79

273 5 33.04 1020 8 199.65

\ 6 39.51 \ 9 224.38

\ 7 45.92 \ 10 249.07

\ 8 52.28 \ 12 298.29

325 5 39.46 \ 14 347.31

\ 6 47.20 \ 16 396.14

\ 7 54.89 \ 18 444.77

\ 8 62.54 1220 10 298.39

\ 9 70.13 \ 12 357.47

\ 10 77.68 \ 14 416.36

377 6 54.89 \ 16 475.05

\ 7 63.87 1420 12 416.66

\ 8 72.80 \ 14 485.41

\ 9 81.67 \ 16 553.96

\ 10 90.50 1620 12 475.84

426 6 62.14 \ 14 554.46

\ 7 72.33 \ 16 632.87

\ 8 82.46 \ 18 711.10

\ 9 92.55 1820 12 535.02

\ 10 102.59 \ 14 623.50

480 6 70.13 \ 16 711.79

\ 7 81.65 \ 18 799.87

\ 8 93.12 \ 20 887.76

\ 9 104.53 14 692.55

\ 10 115.90 \ 16 790.70

529 7 90.11 \ 18 888.65

\ 8 102.78 \ 20 986.40

\ 9 115.41 \ 22 1083.95

\ 10 127.99 2220 16 869.61

630 8 122.71 \ 18 977.42

\ 9 137.82 \ 22 1192.46

\ 10 152.89 \ 24 1299.68

720 8 140.46 2420 16 948.52

\ 9 157.80 \ 18 1066.20

\ 10 175.09 \ 20 1183.68

820 8 160.19 \ 22 1300.96

\ 9 179.99 \ 24 1418.05

直縫鋼管外徑對照表

一、焊接管件規格型號有哪些

1、1.2寸焊接管件，直徑約4公分左右。2、1.5寸焊接管件，直徑約4.8公分左右。3、2寸焊接管件，直接約5公分左右。4、2.5寸焊接管件，直徑約6.5公分左右。5、3寸焊接管件，直徑約8公分左右。6、4寸焊接管件，直徑約10公分左右

二、焊接鋼管的分類有哪些

1、焊接不同進行分類

因為焊接的方式有很多種，所以焊接的方式不同，焊接鋼管的類型也有很多種，采用電弧焊接而成的鋼管，一般稱為電弧焊管，通過氣體焊接而成的鋼管，一般稱為氣焊管，而采用高頻焊接或者低頻焊接的鋼管，一般被稱為電阻焊管。

2、焊縫形狀不用進行分類

據專業人士，焊接縫隙的形狀主要就兩種，其中一種是通過直縫焊接方式制成的鋼管，接縫的位置成一條直線狀，還有一種是采用螺旋焊接方式制成的管材，稱為螺旋焊管，表面會有明顯的螺旋線條。

3、管材用途不同進行分類

有普通焊管、電線專用套管、深井專用泵管、電焊專用薄壁管以以以及螺旋焊管，因為不同類型的鋼管，其性能指標有很大的差異，消費者在選購的時候，要結合實際需求進行選購，避免因為挑選管材不正確，影響工程質量。

在建筑行業，鋼管的材質和品種不乏有許多，不同用途的時候也有著不同的鋼管的使用，在其中的直縫鋼管以成本低和生產效率高得到人們廣泛使用。今天就來了解關于直縫鋼管的知識吧。

直縫鋼管屬于焊管中的一種，因為生產工藝的不同，直縫鋼管是可以分為高頻直縫鋼管和埋弧焊直縫鋼管這兩種的。而又因為成型的方式不同直縫鋼管中的埋弧焊直縫鋼管又會分為UOE或是JCOE鋼管一些。埋弧焊直縫鋼管的工藝的步奏有很多，從板探、銑邊、預彎邊等到最后的X射線檢查Ⅱ、管端磁粉檢驗，在待檢查后的直縫鋼管可以客戶或是用途涂抹相關的防腐和涂層。

直縫鋼管除了直接使用，還會施工用途進行加工，而相關的加工有鍛造鋼材、擠壓、軋制、拉撥鋼材。其中的鍛造鋼材是通過機器的壓力將坯料進行加工擠壓成需要的形狀和規格大小。擠壓加工多用于對有色金屬鋼材的生產，一般是對擠壓筒內放置的鋼材通過一邊壓力的擠壓，再通過擠壓后在模孔出。而軋制和拉撥鋼材則會對直縫鋼管形成截面和長度改變的狀態。

直縫鋼管的用途較為廣泛，所以用途它的規格也有許多，下表為部分直縫鋼管的規格表，

規格

外徑國際壁厚理論重量表4分151/2寸21.252.751.266分203/4寸26.752.751.631寸251寸33.33.252.421.2寸3211/4寸42.253.253.131.5寸4011/2寸483.53.842寸502寸603.54.882.5寸7021/2寸75.53.756.643寸803寸88.54.08.344寸1004寸1144.010.85

直縫鋼管在各領域都有使用，如在在水工程和農業灌溉中，它主要為排水方面的液體輸送作用，而在石化和化工等領域則會用來進行煤氣、液化石油氣的運輸。

直縫鋼管除了作為載體運輸，直縫鋼管還會作為建筑結構使用，在橋梁或是道路施工中都會運用在其中。還有在一些情況下，直縫鋼管還會以彎管的形式出現
