焊管外徑_焊管外徑規格表

現在，請?jiān)试S我來為大家分享一些關于焊管外徑的相關知識，希望我的回答可以給大家?guī)硪恍﹩l(fā)。關于焊管外徑的討論，開始吧。

文章目錄列表:

1.焊管規格表是什么？
2.焊管外徑大全
3.dn40的尺寸？dn40焊接鋼管的外徑是多少mm？

焊管外徑_焊管外徑規格表

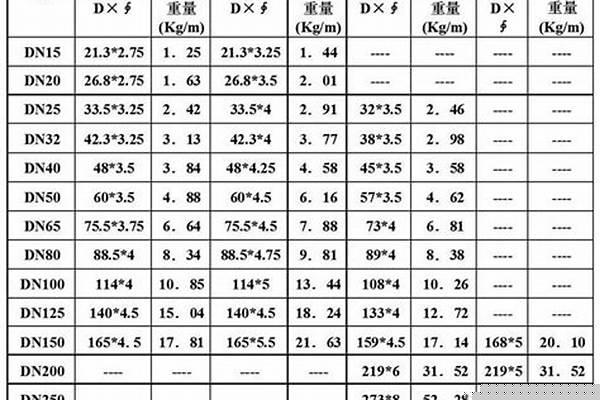

焊管規格表是什么？

如下圖：

焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺6米。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。

焊管的用途：

1、一般焊管：鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有要求，一般來說交貨長度為4-10m，常要求定尺(或倍尺)交貨。焊管的規格用公稱口徑表示(毫米或英寸)公稱口徑與實際的不同。

2、吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。為防蝕，有的進行滲鋁處理。

焊管外徑大全

1、DN300的焊接鋼管，外徑是323.9mm；GB/T9711.3—2005標準，dn300鋼管直徑Φ10mm—426mm，壁厚1mm—20mm。

2、DN是英文公稱直徑的縮寫，一般用來表示PVC管、鑄鐵管、鋼塑復合管、鍍鋅鋼管。

3、DN后面的數字為公稱直徑，既不代表外徑、也不代表內徑，可近似地理解為“平均直徑”，是不能用來計算或比較尺寸的。

擴展資料

1、公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

2、同一公稱直徑的鋼管與管路附件均能相互連接，具有互換性.它不是實際使用性能上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等。

3、為了使鋼管、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。

4、每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，使用性能同有縫管。?

百度百科-鋼管公稱直徑

dn40的尺寸？dn40焊接鋼管的外徑是多少mm？

采用B系列鋼管的法蘭，應在公稱尺寸DN的數值后標記B以示區別。但采用A系列鋼管的法蘭，不必在公稱尺寸DN的數值后標記A。

工程管徑對照表

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）;

2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑壁厚的形式，例De25 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）;

5、φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑壁厚”。例如φ108 4，φ可省略。、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑壁厚。例如φ60.5 3.8;

6、DN為Nominal diameter意思是公稱直徑;

7、De為eternal diameter意思是外徑;

8、Dgdiametergong（漢語拼音“公”的聲母）這下你就明白了，Dg是國產貨，有特色的國產貨，現在都不用了。

DN40的尺寸是1.5寸，外徑是48mm。

DN：公稱直徑又稱平均外徑，指標準化以后的標準直徑，為內徑和外徑之間的中點，以DN表示，單位mm。

舉例：平均直徑1000mm的容器的公稱直徑標記為DN1000。

DN主要包括：

管子直徑：管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚。

零部件直徑：零部件如法蘭、支座等的公稱直徑，指的是與它相配的筒體、封頭的公稱直徑。

螺紋的直徑：除管螺紋以通管的內徑（英寸單位）為公稱直徑外，其他螺紋的公稱直徑，均以外螺紋的大徑為公稱直徑。

DN表示：用字母“DN”后面緊跟一個數字標志來表示，作為標志符號，符號后面注明單位為毫米的尺寸。

舉例：DN60，即公稱直徑為60mm的管子。
